نقد و بررسی تخصصی پی ال سی لوگو 230RCE زیمنس

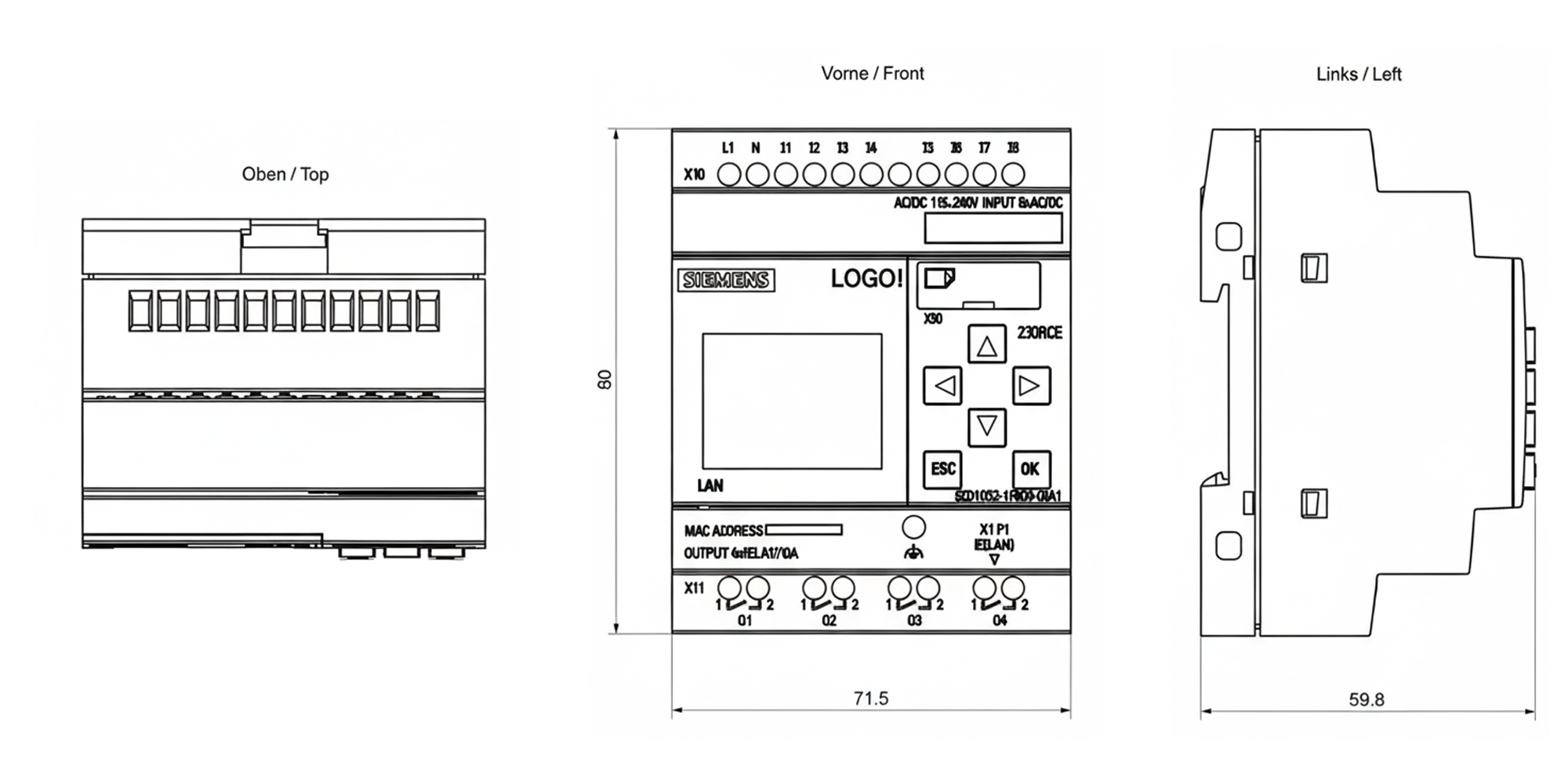

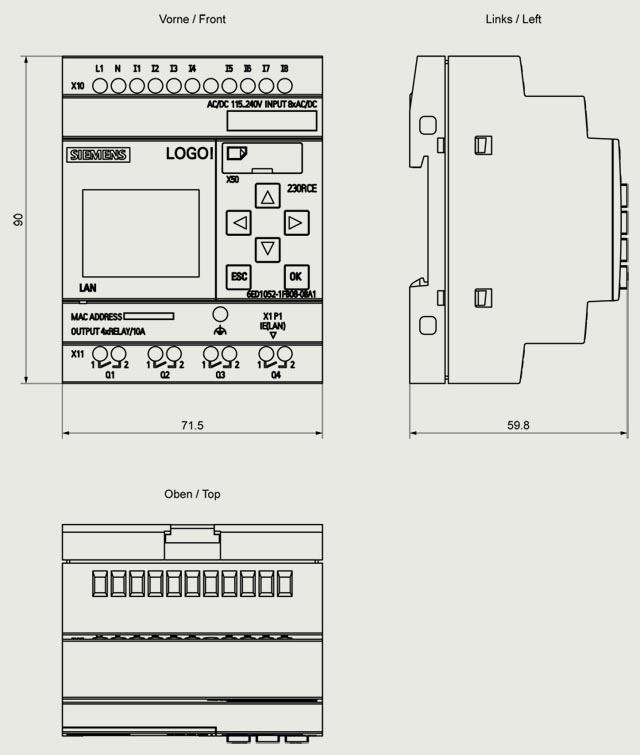

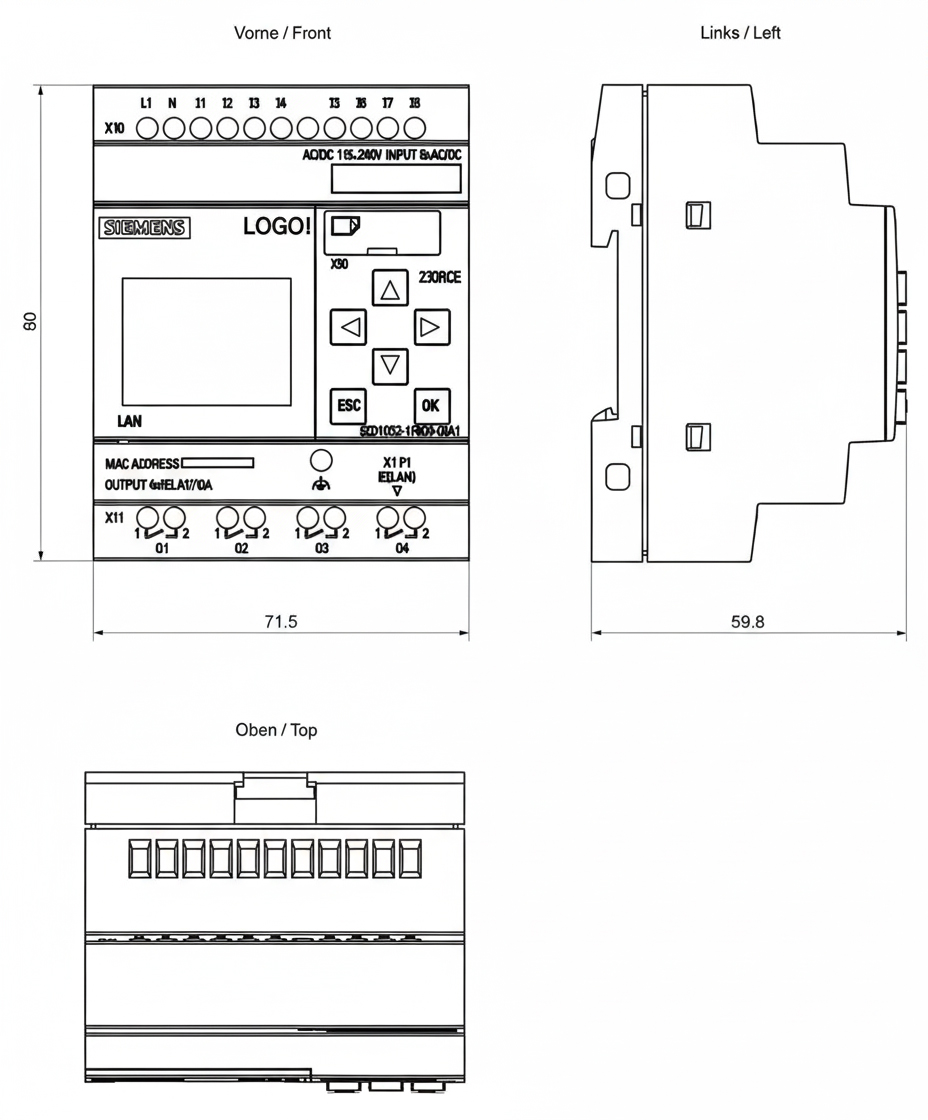

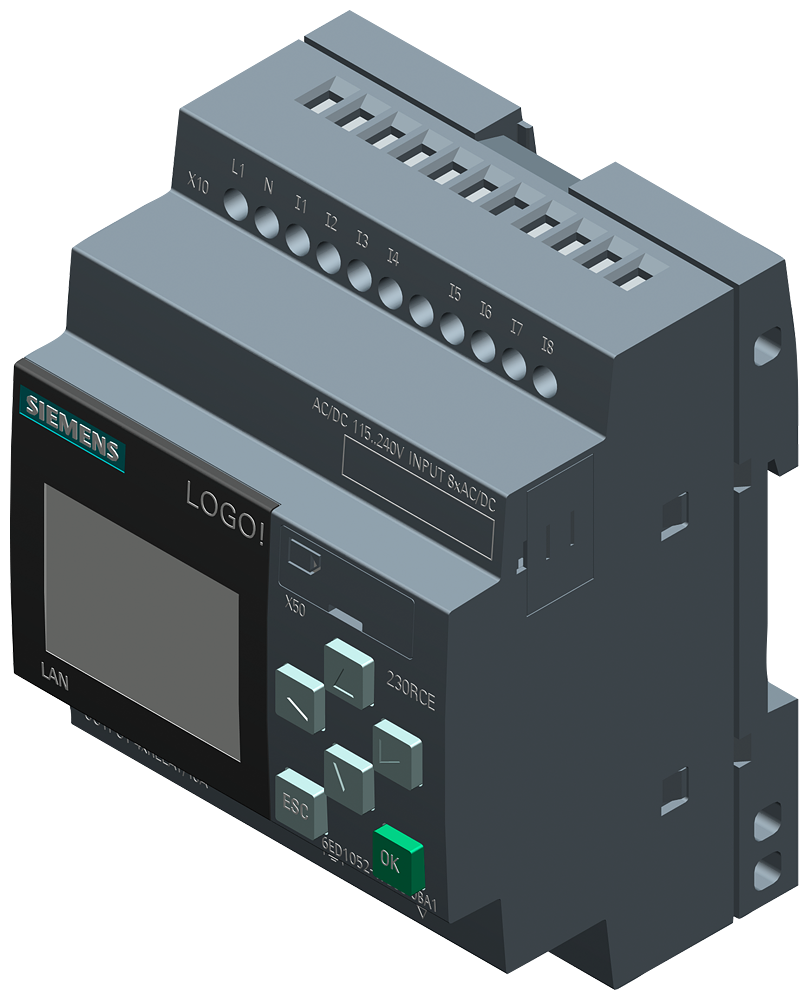

پی ال سی لوگو 230RCE زیمنس (Siemens LOGO! 230RCE) با کد فنی 6ED1052-1FB08-0BA1، یکی از پرکاربردترین اعضای خانواده LOGO! 8 است که به طور خاص برای کاربردهایی با ولتاژ برق شهری طراحی شده است. این کنترلر هوشمند فاصله بین رله‌های فرمان سنتی و پی‌ال‌سی‌های پیشرفته سری S7-1200 را پر می‌کند.پی ال سی لوگو 230RCE زیمنس یکی از محبوب‌ترین کنترلرهای منطقی قابل برنامه‌ریزی برای پروژه‌های کوچک و متوسط صنعتی است

۱. تحلیل کد فنی: 6ED1052-1FB08-0BA1

• 6ED1: نشان‌دهنده تعلق محصول به خانواده LOGO! زیمنس است.
• 052: بیانگر این است که این ماژول یک CPU (ماژول اصلی یا Base) است.
• 1FB: نشان‌دهنده ویژگی‌های سخت‌افزاری است (F به معنی ورودی دیجیتال AC/DC و B به معنی خروجی رله‌ای).
• 08: نشان‌دهنده نسل 8 (LOGO! 8) است.
• 0BA1: نشان‌دهنده ورژن فریمور و سخت‌افزار جدید است که قابلیت اتصال مستقیم به Cloud (فضای ابری AWS) را دارد و جایگزین مدل‌های 0BA0 شده است.

۲. معرفی جامع و دلایل انتخاب LOGO! 8

شرکت زیمنس این سری را با هدف “سادگی در عین کارایی” تولید کرده است. پی ال سی لوگو 230RCE زیمنس برای پروژه‌هایی طراحی شده که استفاده از PLCهای بزرگ توجیه اقتصادی ندارد، اما مدارات کنتاکتوری هم پاسخگوی پیچیدگی آن‌ها نیستند. ویژگی‌های برجسته:

• نمایشگر جدید: دارای نور پس‌زمینه با قابلیت تغییر رنگ (سفید، قرمز، نارنجی) برای نمایش وضعیت‌های آلارم و نرمال.
• وب‌سرور داخلی (Integrated Web Server): امکان کنترل و مانیتورینگ پروژه از طریق مرورگر وب در موبایل و لپ‌تاپ بدون نیاز به دانش HTML.
• کاربردها: این مدل به دلیل ولتاژ 230 ولت، پادشاه اتوماسیون ساختمان (BMS)، کنترل روشنایی، سیستم‌های تهویه مطبوع (HVAC)، پمپ‌های آب و نوار نقاله‌های ساده ، این محصول به دلیل پایداری بالا، در بسیاری از پروژه‌ها با استفاده از پی ال سی لوگو 230RCE زیمنس به کار گرفته می‌شود.

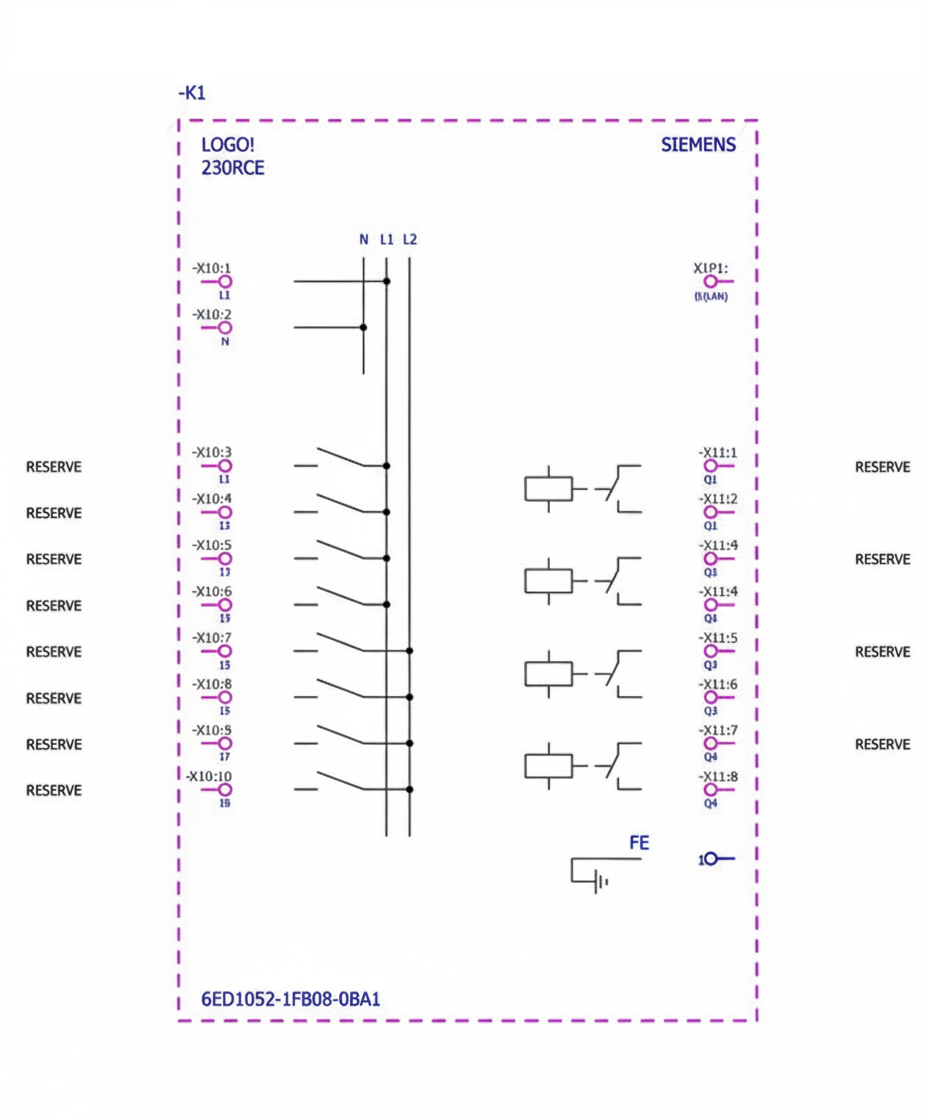

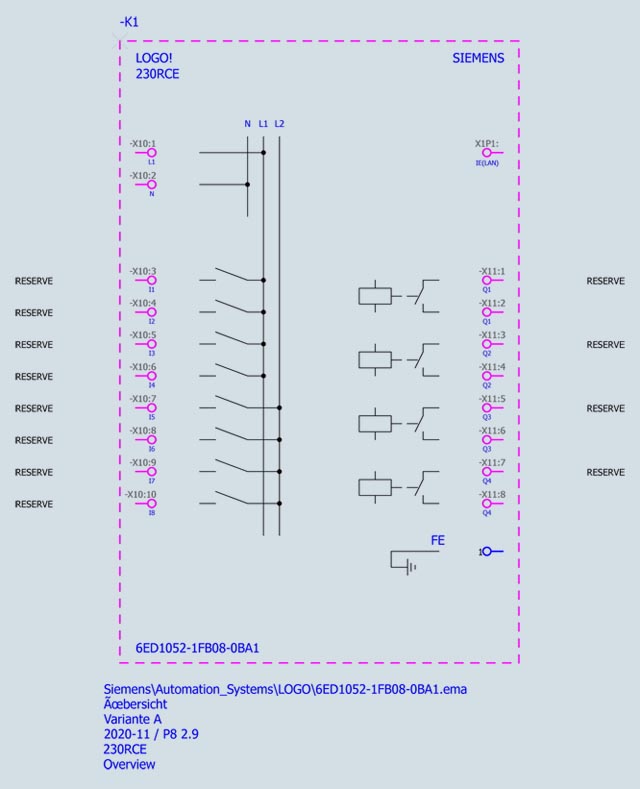

۳. مشخصات فنی پی ال سی لوگو 230RCE زیمنس

این بخش قلب تپنده ماژول LOGO! 230RCE است:

• ورودی‌ها: دارای 8 ورودی دیجیتال است.
  • نکته تخصصی: برخلاف مدل‌های 12/24 ولت، در مدل 230RCE ورودی‌های آنالوگ (0-10V) به صورت آنبورد وجود ندارد (چون ولتاژ کاری AC است). برای ورودی آنالوگ باید ماژول افزایشی (AM2) تهیه کنید.
• خروجی‌ها: دارای 4 خروجی رله‌ای (Relay Output) قدرتمند با جریان‌دهی 10 آمپر (برای بارهای مقاومتی) و 3 آمپر (برای بارهای القایی). این ویژگی نیاز به رله‌های واسط را در بسیاری از مدارات حذف می‌کند.
• مدل پردازنده: پی ال سی لوگو 230RCE زیمنس (LOGO! 8)
• پورت شبکه: دارای پورت اترنت (RJ45) استاندارد است که جایگزین کابل‌های پروگرم قدیمی و گران‌قیمت شده است.
• دیتالاگینگ (Data Logging): قابلیت ذخیره داده‌های فرآیند روی حافظه داخلی یا کارت SD.

• ۴. ماژول‌های توسعه و کارت‌های افزایشی (Expansion Modules)

  یکی از مزایای بزرگ لوگو 8، قابلیت گسترش آن است. با توجه به اینکه مدل 230RCE با ولتاژ برق شهر کار می‌کند، باید در انتخاب ماژول‌های توسعه دقت کرد که ولتاژ آن‌ها نیز سازگار باشد. در زیر لیست دقیق ماژول‌های سازگار با این CPU آمده است:

  الف) ماژول‌های ورودی و خروجی دیجیتال (Digital I/O):

  این ماژول‌ها برای افزایش تعداد پایه‌های ورودی و خروجی استفاده می‌شوند:

  • ماژول DM8 230R: دارای 4 ورودی (230V AC) و 4 خروجی رله‌ای.
    • کد فنی: 6ED1055-1FB00-0BA2
  • ماژول DM16 230R: دارای 8 ورودی (230V AC) و 8 خروجی رله‌ای (صرفه‌جویی در فضای تابلو).
    • کد فنی: 6ED1055-1FB10-0BA2

  ب) ماژول‌های آنالوگ (Analog I/O):

  از آنجایی که مدل 230RCE ورودی آنالوگ ندارد، برای اتصال سنسورهای دما، فشار یا سطح، استفاده از این ماژول‌ها ضروری است (نکته: این ماژول‌ها معمولاً نیاز به تغذیه 24 ولت یا 12 ولت جداگانه دارند که باید توسط منبع تغذیه تامین شود):

  • ماژول ورودی آنالوگ AM2: دارای 2 ورودی آنالوگ (0-10 ولت یا 0/4-20 میلی‌آمپر).
    • کد فنی: 6ED1055-1MA00-0BA2
  • ماژول ورودی دما AM2 RTD: مخصوص اتصال سنسورهای دمای PT100 و PT1000.
    • کد فنی: 6ED1055-1MD00-0BA2
  • ماژول خروجی آنالوگ AM2 AQ: دارای 2 خروجی آنالوگ (0-10 ولت یا 0/4-20 میلی‌آمپر) برای کنترل درایو یا شیرهای کنترلی.
    • کد فنی: 6ED1055-1MM00-0BA2

  ج) ماژول‌های ارتباطی شبکه (Communication Modules):

  برای اتصال لوگو به دنیای اینترنت و سایر پروتکل‌های صنعتی:

  • ماژول CMR2020: ماژول ارتباطی سیم‌کارت‌خور (GSM/GPRS) و مکان‌یاب (GPS) برای کنترل پیامکی.
    • کد فنی: 6GK7142-7BX00-0AX0
  • ماژول CMK2000: جهت اتصال لوگو به شبکه هوشمندسازی ساختمان تحت پروتکل KNX.
    • کد فنی: 6BK1700-0BA20-0AA0
  • سوئیچ CSM 230: سوئیچ اترنت صنعتی کامپکت جهت افزایش پورت‌های شبکه لوگو (تغذیه 230 ولت).
    • کد فنی: 6GK7177-1FA10-0AA0

۵. نوع تغذیه

این مدل با ولتاژ 115 تا 230 ولت AC/DC کار می‌کند. مزیت بزرگ این تغذیه این است که نیاز به خرید منبع تغذیه 24 ولت جداگانه (Power Supply) ندارید و می‌توانید مستقیماً برق شهر را (با رعایت فیوز مناسب) به دستگاه متصل کنید.

۶. قطعات جانبی و افزایشی

شما می‌توانید تا سقف 24 ورودی دیجیتال، 20 خروجی دیجیتال، 8 ورودی آنالوگ و 8 خروجی آنالوگ به این CPU اضافه کنید. ماژول‌های افزایشی (Expansion Modules) از سمت راست و با یک زبانه کشویی مکانیکی به ماژول اصلی متصل می‌شوند.

۷. کارت حافظه (Micro SD)

این دستگاه از کارت حافظه استاندارد Micro SD پشتیبانی می‌کند. کاربرد آن عبارت است از:

• کپی کردن برنامه روی چندین دستگاه بدون نیاز به کامپیوتر.
• ذخیره‌سازی اطلاعات (Data Log) برای طولانی مدت.
• حفظ برنامه در برابر نوسانات شدید برق.

۸. کابل ارتباطی

یکی از بهترین ویژگی‌های نسل 8، حذف کابل‌های پروگرم اختصاصی و گران‌قیمت (LOGO! Cable) است. شما می‌توانید با یک کابل شبکه استاندارد (LAN) معمولی، دستگاه را به کامپیوتر وصل کرده و برنامه‌ریزی کنید.

۹. برنامه‌نویسی و توابع نرم‌افزاری

برنامه‌نویسی این دستگاه با نرم‌افزار قدرتمند LOGO! Soft Comfort V8.3 (یا بالاتر) انجام می‌شود. زبان برنامه‌نویسی به دو صورت FBD (بلوکی) و LAD (نردبانی) است. توابع پرکاربرد در مدل 230RCE:

• ساعت نجومی (Astronomical Clock): روشن/خاموش کردن چراغ‌ها بر اساس طلوع و غروب خورشید (بسیار محبوب در روشنایی معابر).
• تایمر هفتگی و سالانه: برای زمان‌بندی دقیق سیستم‌های تهویه.
• توابع منطقی: AND, OR, XOR و تایمرهای تاخیر در وصل/قطع.

در نهایت اگر به دنبال یک PLC مطمئن و اقتصادی هستید، پی ال سی لوگو 230RCE زیمنس یکی از بهترین انتخاب‌ها در اتوماسیون صنعتی است.

مرجع:https://mall.industry.siemens.com/mall/en/WW/Catalog/Product/6ED1052-1FB08-0BA1
