پی ال سی زیمنس 6ES7214-1AG40-0XB0
معرفی محصول
PLC زیمنس مدل 6ES7214-1AG40-0XB0 | بررسی فنی CPU 1214C
6ES7214-1AG40-0XB0 یکی از محبوب‌ترین کدهای PLC در سری S7-1200 زیمنس است که با عنوان CPU 1214C DC/DC/DC شناخته می‌شود. این کنترلر منطقی قابل‌برنامه‌نویسی برای پروژه‌های اتوماسیون کوچک تا متوسط بسیار مناسب است و امکانات ارتباطی و کنترلی گسترده‌ای دارد.
معرفی PLC سری S7-1200 زیمنس
سری S7-1200 در سال ۲۰۰۹ معرفی شد و جایگزین سری S7-200 گردید.سری S7-1200 نسل مدرن کنترلرهای منطقی قابل‌برنامه‌نویسی است که به‌دلیل طراحی فشرده، انعطاف‌پذیری بالا و قابلیت توسعه، در پروژه‌های صنعتی کوچک و متوسط جایگاه ویژه‌ای دارد. این سری برای پروژه‌های کوچک تا متوسط در اتوماسیون صنعتی طراحی شده و امکانات مدرن و انعطاف‌پذیر ارائه می‌دهد.
ویژگی‌های کلیدی سری S7-1200 زیمنس
- طراحی ماژولار با مدل‌های مختلف: 1211C، 1212C، 1214C، 1215C
- دارای ورودی/خروجی دیجیتال و آنالوگ داخلی
- قابلیت افزودن ماژول‌های توسعه: SM، CM، TM و SB
- ارتباط با پروتکل‌های صنعتی مانند PROFINET، MODBUS TCP، S7 Communication
- برنامه‌نویسی با نرم‌افزار حرفه‌ای TIA Portal
- پشتیبانی از ویژگی‌هایی مانند کنترل PID، PTO/PWM و Motion Control
موارد کاربرد
- ماشین‌آلات صنعتی و خطوط مونتاژ
- سیستم‌های تهویه مطبوع (HVAC) و کنترل پمپ
- اتوماسیون خطوط بسته‌بندی، غذایی و انرژی
مزایای رقابتی
- پشتیبانی گسترده از زیمنس و جامعه فنی فعال
- طراحی فشرده، بدون نیاز به فضای زیاد در تابلو
- پایداری و امنیت بالا در شبکه صنعتی
مقایسه سری‌های مختلف PLC زیمنس
| ویژگی‌ها | S7-200 | S7-1200 | S7-300 | S7-1500 |
|---|---|---|---|---|
| سال معرفی | حدود 1995 | 2009 | حدود 1996 | 2013 |
| نرم‌افزار برنامه‌نویسی | STEP 7 MicroWin | TIA Portal | STEP 7 / TIA | TIA Portal |
| مناسب برای | پروژه‌های ساده | کوچک تا متوسط | متوسط تا بزرگ | پروژه‌های پیچیده صنعتی |
ویژگی‌های مدل 6ES7214-1AG40-0XB0
-
- طراحی فشرده و ماژولار با قابلیت افزودن ماژول توسعه
- پشتیبانی از پروتکل صنعتی PROFINET
- کنترل‌کننده PID داخلی و Motion Control
- مدل‌های Fail-Safe برای ایمنی صنعتی
- برنامه‌نویسی از طریق نرم‌افزار TIA Portal
ابعاد فیزیکی و تغذیه 6ES7214-1AG40-0XB0
- ابعاد: 110×100×75 میلی‌متر
- تغذیه: 24V DC (محدوده 20.4 تا 28.8 ولت)
- درجه حفاظت: IP20
کدهای تغذیه PLC زیمنس (ساختار DC/DC/DC)
| ساختار تغذیه | توضیح |
|---|---|
| DC / DC / DC | تغذیه ورودی PLC: 24 ولت DC ورودی دیجیتال: 24V DC خروجی دیجیتال: ترانزیستوری DC |
| AC / DC / Relay | تغذیه ورودی PLC: برق شهری 120–230V AC ورودی دیجیتال: 24V DC خروجی دیجیتال: رله‌ای (Relay) |
| DC / DC / Relay | تغذیه ورودی: 24V DC ورودی دیجیتال: 24V DC خروجی: رله‌ای (Relay) |
| AC / DC / DC | تغذیه ورودی: برق AC شهری ورودی دیجیتال: 24V DC خروجی دیجیتال: ترانزیستوری DC |
مقایسه مدل‌های رایج CPU سری S7-1200
| مدل CPU | تغذیه (ورودی / DI / DO) | تعداد DI/DO | حافظه برنامه | پورت شبکه | کد فنی (Order No) |
|---|---|---|---|---|---|
| 1211C | DC / DC / DC | 6 DI / 4 DO | 50 KB | 1× PROFINET | 6ES7211-1AE40-0XB0 |

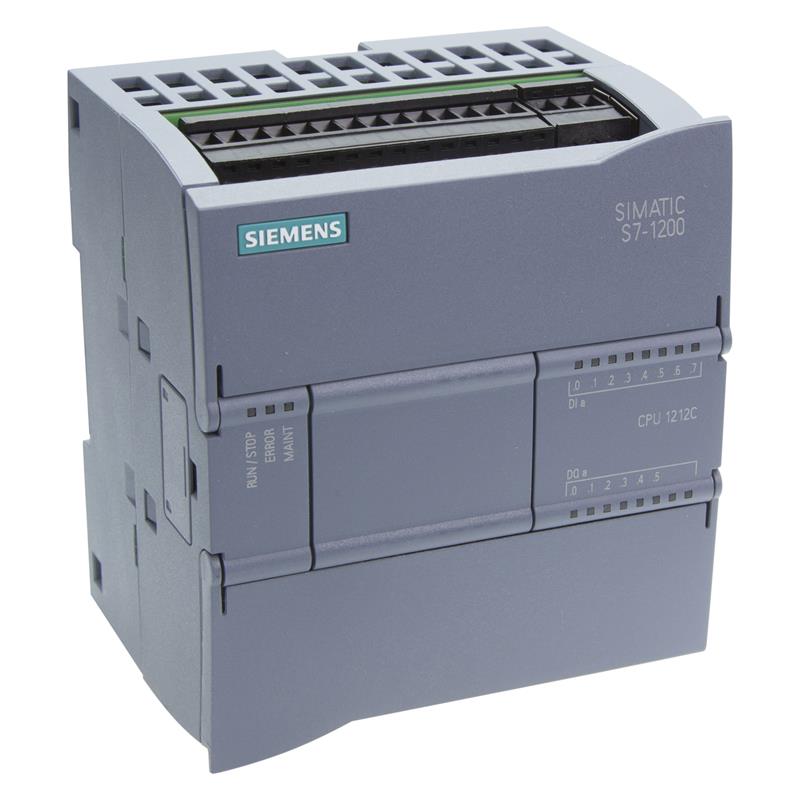

| 1212C | DC / DC / DC | 8 DI / 6 DO | 75 KB | 1× PROFINET | 6ES7212-1AE40-0XB0 |
| 1214C | DC / DC / DC | 14 DI / 10 DO | 100 KB | 1× PROFINET | 6ES7214-1AG40-0XB0 |
| 1215C | DC / DC / DC | 14 DI / 10 DO | 125 KB | 1× PROFINET | 6ES7215-1AG40-0XB0 |
برنامه نویسی PLC زیمنس سری S7-1200 با نرم افزار TIA Portal
سری S7-1200 یکی از پرکاربردترین PLCهای زیمنس برای پروژه‌های کوچک و متوسط است. این سری از طریق نرم‌افزار قدرتمند TIA Portal برنامه‌نویسی می‌شود؛ محیطی یکپارچه که امکان پیکربندی سخت‌افزار، نوشتن برنامه (با زبان‌هایی مانند LAD، FBD، STL)، مانیتورینگ آنلاین، و رفع خطا را تنها در یک پلتفرم فراهم می‌کند.
سادگی کار با آن، سرعت بالا و قابلیت ادغام با HMI و شبکه‌های صنعتی، TIA Portal را به انتخابی حرفه‌ای و مطمئن در اتوماسیون صنعتی تبدیل کرده است.
PLC زیمنس کد 6ES7214-1AG40-0XB0 با نرم‌افزار TIA Portal (نسخه 16 به بالا) برنامه‌نویسی می‌شود. این نرم‌افزار محیطی یکپارچه برای پیکربندی سخت‌افزار، نوشتن منطق برنامه، ارتباط HMI و مانیتورینگ فراهم می‌کند.
دسته‌بندی ماژول‌های قابل استفاده با S7-1200
| نوع ماژول | توضیح | مثال | کد فنی |
|---|---|---|---|
| SB (Signal Board) | افزایش ورودی/خروجی روی خود CPU | SB 1221 | 6ES7221-3BD30-0XB0 |
| SM (Signal Module) | ماژول ورودی/خروجی توسعه | SM 1221 | 6ES7221-1BF32-0XB0 |
| CM / CB | ماژول / برد ارتباطی (مثل RS485) | CM 1241 / CB 1241 | 6ES7241-1CH30-1XB0 |
| PM (Power Module) | منبع تغذیه مستقل | PM 1207 | 6EP1332-1SH71 |
| TM (Technology Module) | ماژول‌های خاص مانند شمارنده و RFID | TM Count 1x24V | 6ES7274-1XH30-0XA0 |
ماژول‌های ورودی/خروجی دیجیتال سری SM
| مدل | نوع | تعداد کانال | کد فنی |
|---|---|---|---|
| SM 1221 | ورودی دیجیتال | 8 / 16 DI | 6ES7221-1BF32-0XB0 / 6ES7221-1BH32-0XB0 |
| SM 1222 | خروجی دیجیتال | 8 DO (ترانزیستوری / رله‌ای) | 6ES7222-1BF32-0XB0 / 6ES7222-1HF32-0XB0 |
| SM 1223 | ترکیبی DI/DO | 8 DI / 8 DO | 6ES7223-1BH32-0XB0 |
ماژول‌های آنالوگ سری SM
| مدل | نوع | تعداد کانال | دقت / رزولوشن | کد فنی |
|---|---|---|---|---|
| SM 1231 | ورودی آنالوگ | 4 / 8 AI | 13 بیت | 6ES7231-4HD32 / 4HF32 |
| SM 1232 | خروجی آنالوگ | 2 / 4 AO | 14 بیت | 6ES7232-4HB32 / 4HD32 |
| SM 1234 | ترکیبی AI/AO | 4 AI / 2 AO | 14 بیت | 6ES7234-4HE32-0XB0 |
ماژول‌های ارتباطی (Communication Modules)
| مدل | نوع ارتباط | کد فنی |
|---|---|---|
| CM 1241 | RS232 / RS485 | 6ES7241-1AH32 / 1CH32 |
| CB 1241 | RS485 روی CPU | 6ES7241-1CH30-1XB0 |
| CM 1242-5 | PROFIBUS Slave | 6GK7242-5DX30-0XE0 |
| CM 1243-5 | PROFIBUS Master | 6GK7243-5DX30-0XE0 |
| CM 1243-1 | ارتباط GPRS/VPN | 6GK7243-1BX30-0XE0 |
ماژول‌های فناوری خاص (TM / SM خاص)
| مدل | کاربرد | کد فنی |
|---|---|---|
| SM 1238 | اندازه‌گیری انرژی | 6ES7238-5XA32-0XB0 |
| SM 1278 | IO-Link Master | 6ES7278-4BD32-0XB0 |
| SIM 1274 | شبیه‌ساز ورودی دیجیتال | 6ES7274-1XF30-0XA0 |
| SIM 1274 (AI) | شبیه‌ساز ورودی آنالوگ | 6ES7274-1XA30-0XA0 |
