ماژول LOGO DM16 230R زیمنس با کد فنی 6ED1055-1FB10-0BA2، دارای 8 ورودی دیجیتال و 8 خروجی رلهای قدرتمند است. این کارت افزایشی با ولتاژ 115/230V کار میکند و بهترین گزینه برای توسعه پروژههای اتوماسیون صنعتی بدون نیاز به منبع تغذیه جداگانه است.
ماژول LOGO DM16 230R زیمنس با کد فنی 6ED1055-1FB10-0BA2، قدرتمندترین و پرکاربردترین کارت توسعه در خانواده کنترلرهای LOGO! 8 است که مخصوص پروژههای ولتاژ بالا (220 ولت) طراحی شده است. اگر در سیستم اتوماسیون خود با کمبود I/O مواجه هستید، خرید این ماژول با داشتن مجموعاً 16 کانال (8 ورودی و 8 خروجی)، ظرفیت سیستم شما را دو برابر میکند. این محصول برای کنترل روشنایی، تهویه و موتورهای AC ایدهآل است.
6ED1055-1FB10-0BA2
LOGO! 8 DM16 230R
دستگاه ماژول LOGO DM16 230R یک کارت توسعه دیجیتال “عریض” است که عرضی معادل 4 ماژول استاندارد (حدود 72 میلیمتر) دارد. دلیل ابعاد بزرگتر ماژول LOGO DM16 230R، قرارگیری 8 رله قدرتمند و مدارهای ورودی ایزوله 230 ولت در داخل آن است. این محصول مستقیماً با برق شهری تغذیه میشود و نیاز به منبع تغذیه 24 ولت جداگانه ندارد، که این ویژگی در این ماژول باعث صرفهجویی چشمگیر در هزینه و فضای تابلو برق میشود.
این ماژول به طور خاص برای کار با CPUهای سری 230RCE طراحی شده است. ورودیهای دیجیتال در ماژول LOGO DM16 230R با سطح ولتاژ بالا (AC/DC 115…230V) تحریک میشوند، بنابراین میتوانید کلیدها، شستیها و سنسورهای 220 ولت را مستقیماً به آن متصل کنید.
انتخاب مدل DM16 به جای استفاده از دو عدد ماژول DM8 مزایای زیر را دارد:
با توجه به اینکه ماژول LOGO DM16 230R با ولتاژ خطرناک 230 ولت کار میکند، رعایت نکات ایمنی زیر حیاتی است:
1. گروهبندی ورودیها: ورودیهای دیجیتال در این ماژول گروهبندی شدهاند. دقت کنید که فاز متصل شده به هر گروه باید همنام باشد.
2. جریان خروجی رلهها: رلههای موجود در این ماژول توانایی عبور جریان 5 آمپر را دارند. برای بارهای موتوری حتماً از کنتاکتور استفاده کنید.
3. نصب صحیح: به دلیل وزن بیشتر این قطعه، اطمینان حاصل کنید که در این ماژول به درستی روی ریل DIN قفل شده باشد.
این کارت توسعه ولتاژ بالا است و فقط باید به CPUهایی متصل شود که از نظر ولتاژی با ماژول LOGO DM16 230R هماهنگ هستند. جدول زیر راهنمای اتصال صحیح است:
LOGO 230RCE
6ED1052-1FB08-0BA2
115/230V
8
4
LOGO 230RCEo
6ED1052-2FB08-0BA1
LOGO 24RCE
6ED1052-1HB08-0BA1
24V
LOGO 12/24RCE
6ED1052-1MD08-0BA1
12/24V
در جدول زیر، مشخصات ماژول LOGO DM16 230R (ردیف هایلایت شده) با سایر مدلها مقایسه شده است. همانطور که میبینید ماژول LOGO DM16 230R بیشترین تعداد I/O را دارد:
DM8 230R
6ED1055-1FB00-0BA2
4DI / 4DO
230V AC
DM8 24R
6ED1055-1HB00-0BA2
24V AC/DC
DM16 24R
6ED1055-1NB10-0BA2
8DI / 8DO
24V DC
DM16 24
DM16 230R
115/230V AC

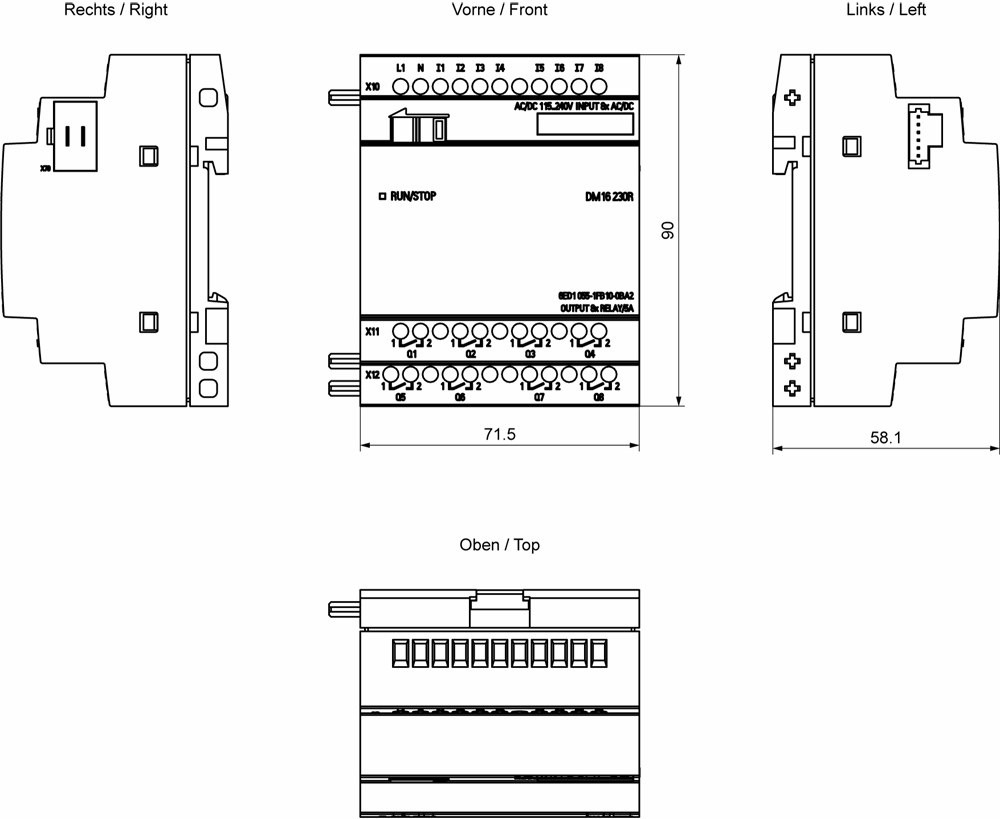

از نظر ابعادی، ماژول LOGO DM16 230R دارای ابعاد دو برابر نسبت به ماژولهای DM8 است و 4 واحد عرضی (حدود 72 میلیمتر) را روی ریل DIN اشغال میکند. این ابعاد برای جایگذاری 16 ترمینال ورودی/خروجی در این ماژول ضروری است.
(ابعاد عریض 4 ماژول عرض – 8 ورودی/8 خروجی)
اگر به دنبال حداکثر ظرفیت ورودی/خروجی با حداقل هزینه در سیستمهای ولتاژ بالا هستید، خرید ماژول LOGO DM16 230R با کد فنی 6ED1055-1FB10-0BA2 هوشمندانهترین انتخاب است. با ارائه 16 نقطه کنترلی (دو برابر مدلهای استاندارد) و سازگاری کامل با ولتاژ شهری، نیاز شما به تجهیزات جانبی و منبع تغذیه اضافی را حذف کرده و عملکردی پایدار و مطمئن را در تابلوهای برق ساختمان و صنعت تضمین میکند.
siemens
115/230V AC/DC
8 ورودی
8 خروجی رله ای
رلهای (Relay)
5 آمپر (برای بارهای اهمی)
روی ریل DIN (عرض 35 میلیمتر)
ارتفاع 90 × عرض 71.5 × عمق 58 میلیمتر
IP20
0 تا +55 درجه سانتیگراد
LOGO! Soft Comfort
